Хлопуша ХП

Хлопуша ХП

Каталог для скачивания .pdf

Назначение

Хлопуша устанавливается внутри вертикального резервуара на приемо-раздаточном патрубке и служит для налива и слива нефтепродукта и для дополнительной защиты от возможной утечки нефтепродукта из вертикального резервуара при неисправном трубопроводе. Хлопуша состоит из корпуса с наклонным срезом и плотно прилегающей к нему крышкой, соединенной с корпусом рычажным механизмом. При наполнении вертикального резервуара струя нефтепродукта силой давления приподнимает крышку хлопуши. При остановке перекачки крышка хлопуши под действием собственного веса опускается на свое место, закрывая трубу. При выдаче нефтепродукта из вертикального резервуара крышка хлопуши открывается принудительно при помощи вращающегося барабана с наматывающимся на него тросом.

По устойчивости к воздействию климатических факторов внешней среды хлопуша изготовляется в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатациидо –60°С), категория размещения 3 по ГОСТ 15150-69.

Крышки хлопуши изготовляются из искробезопасных материалов (алюминиевых сплавов), корпусы хлопуши ХП–80, ХП–150 также изготовляются из алюминиевых сплавов, а корпусы хлопуши с условным проходом 200 мм и более — из стали. Хлопуша с условным проходом 80 мм изготовляется без перепуска, а с условным проходом более 80 мм — с перепуском, что позволяет снижать усилия открытия-закрытия хлопуши.

Технические условия

ТУ 3689-020-10524112-2003 соответствует:

Устройство и принцип работы

Хлопуша состоит из: корпуса 1, крышки 2, пробки 3, рычага большого 4 и рычага малого 5. Хлопуша устанавливается внутрь резервуара. К петле рычага малого 5 крепится тросик, второй конец которого зафиксирован на механизме управления хлопушей. При перекачке нефтепродукта крышка хлопуши поднимается механизмом управления, обеспечивая свободный проход. В случае отказа запорных устройств или аварии крышка хлопуши может быть быстро опущена механизмом, перекрывая проход нефтепродукта в трубопровод.

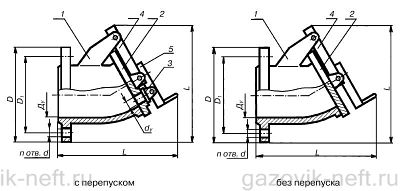

Структурная схема хлопуши ХП в сборе

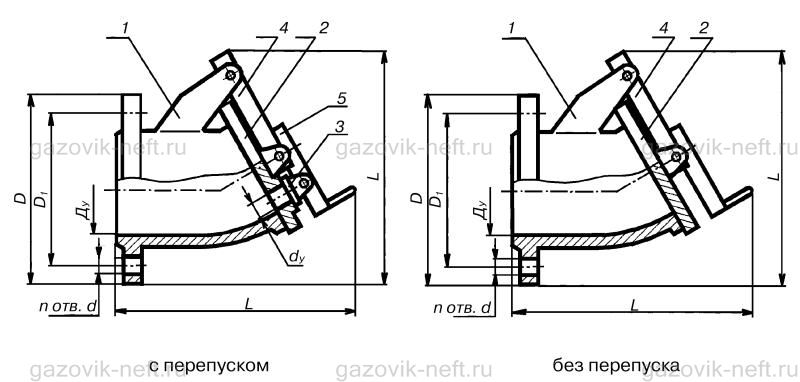

Общий вид хлопуши ХП:
1 — корпуса; 2 — крышки; 3 — пробки; 4 — рычаг большой; 5 — рычаг малый.

Технические характеристики

Наименование параметраХП–80ХП–150ХП–200ХП–250ХП–300ХП–400ХП–500ХП–600
Условный проход 80 150 200 250 300 400 500 600
Условное давление, МПа (кгс/см²) 0,17 (1,7)
Условный проход, Dy 25 25 25 25 100 100 100
Диаметр условного прохода перепускного отверстия dy, мм 80 150 200 250 300 400 500 600
Габаритные размеры, мм, не более:
длина L 160 306 328 380 442 606 700 770
ширина 185 260 315 370 435 580 710 840
высота H 212 308 370 385 504 686 840 960
Присоединительные размеры, мм:
D 185 260 315 370 435 580 710 840
D1 150 225 280 335 395 525 650 770
d 18 18 18 18 22 30 33 36
n, шт. 4 8 8 12 12 16 20 20
Масса, кг, не более 2,3 7,5 17,6 28 46,9 91,5 135 205
